全自动覆顶缠膜机

全自动覆顶缠膜机

  • 所属分类:打包机
  • 浏览次数:
  • 发布日期:2021-07-22 11:33:03
  • 产品概述

产品概述

以下技术资料,仅供参考,可根据实际需求定制,欢迎致电


一、系统概述及供货范围:

1.该系统适用于大批量覆顶缠绕包装!全自动覆顶缠绕一体机是以顶部覆膜、托盘缠绕包装机为主体设备,通过自动控制系统等专用机械来完成货物的覆顶膜、缠绕包装等动作。输送包装控制系统是以PLC为主机,负责输送系统上所有设备的控制,所有设备的运行均采用自动控制。主要元器件均采用进口或合资企业产品,保证了系统的可靠性和稳定性。

2.需方提供:气源入主机、电源、整理台,控制柜至用电点的动力电缆。

  供方提供:全自动覆顶膜机、全自动托盘缠绕膜机自动控制系统及系统所用的特殊电缆、通讯电缆和气动系统、安全防护、备品备件及技术服务等。

3.产品品种:托盘类覆顶缠绕包装。

4.包装材料:

LLDPE 拉伸缠绕膜 (托盘缠绕机)

厚   度:       17~25μm

幅   宽:       500mm

膜卷内心:        76.2mm

膜卷外径:        260mm

PE普通带层膜:(覆顶膜机)

幅宽:          1300-1500mm

厚度:        ≥50μm

膜卷内径:      φ76 mm

5.外部条件:压缩空气

平均耗量:        20  Nm3/h(自由空气)

压力:           0.4-0.8 MPa

露点:           +2—+10℃  (7bar 处+2~+10℃)

过滤:           40 µm

质量:           无油无水空气

主电源:          AC380V(+/- 10%)/单相/50Hz(+/- 1Hz)

控制电源:         AC220V(+/- 10%)/单相/50Hz(+/- 1Hz)

DC24V

全自动覆顶缠绕一体机系统装机容量: 4 kw(大约)

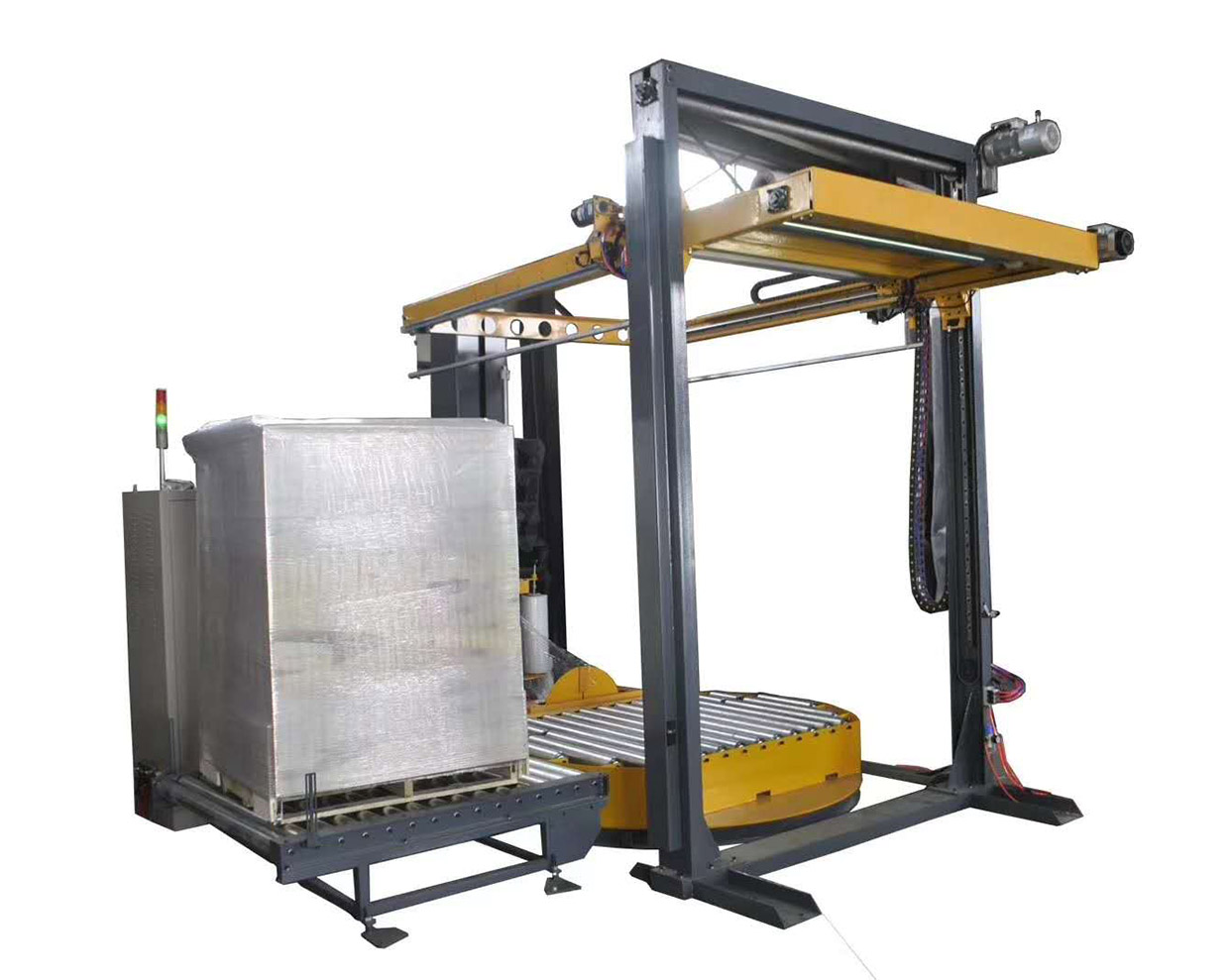

产品图片

全自动覆顶缠膜机

动作简述

1、将货物放置在托盘缠绕机上,人工上膜(新膜),将缠绕膜固定在托盘夹刀上。

2、然后按下启动按钮,此时缠膜机转盘转动开始按照既定的程序缠膜,同时,覆膜机开始将覆顶膜拉至包装位置等待。

3、货物高度感测光电感测到货物高度后,设备开始暂停至原点位置,覆顶机进行夹膜释放,覆顶膜落至覆顶位置。

4、夹膜释放完毕后,覆顶机回归原点位置,缠绕膜机按照既定程序从顶部开始缠绕。

5、缠绕完毕后,机器自动停止,设备均处于原点位置,机器自动断膜,抚摸,夹膜,卸货。

6、完成一个包装流程,等待下一个包装货物进行包装。






托盘缠绕包装机

技术参数

Ø 包装范围   长500-1200mm、宽500-1200mm、高L型2000mm

Ø 包装效率   20-30托/小时

Ø 转盘尺寸   直径:1800mm  高度:77mm

Ø 转盘承重   2000kg(max) 厚度10mm(山钢产)

Ø 转盘速度   0-12rpm/分

Ø 整机重量   900kg

Ø 外形尺寸   L型:2800x1800x2480

Ø 电机功率   转台0.75kw(法兰刹车式),膜架0.4kw,立柱0.4kw

Ø 电   源   单相220vAC/50Hz/20A

2.控制系统

Ø PLC可编程控制整机运行,缠绕层数及次数1-9层可调

Ø 顶部、底部缠绕层数可分别单独设定。

Ø 单独的加强控制按钮,可对局部进行任意位置加固。

Ø 人性化国际通用的面板图标,操作更方便简单

Ø 光电开关自动感测货物的高度,越顶时间1-9秒可设定 。

Ø 手动/自动切换、复位按钮,保障设备不会误动作,影响设备性能;保护操作人员安全。

Ø 机械及光电切换功能,自由方便操控设备,做到双保险,保证设备小故障的情况下,机器不停止工作。

3.转盘驱动

Ø 星型布置耐磨全新尼龙托轮支撑,低噪声运行

Ø 转盘变频调速,缓起缓停自动复位

Ø 操作面板单独的原点复位按钮

4.膜架升降部件:

Ø 采用双链条结构,膜架上升、下降速度分别可调,送膜速度可调。(立柱采用冷轧钢板,厚度完全符合国家标准,坚固耐用。导轨采用先U型导轨技术;具有双向定位、噪音小,膜架上升下降平稳性可靠耐用,超高货物的包装效果比较明显。)

Ø 膜架升降驱动减速机型号:涡轮涡杆减速机

5.膜架部件:

Ø 膜架上安装光电开关,自动检测货物的高度。

Ø 交流变频驱动系统

Ø 电机功率:0.37KW

Ø 膜架拉伸比为1:3,送膜速度可调;

Ø 膜架送膜摆臂回转,接近开关控制送膜电机的启停达到送膜的随动;

Ø 传动机构: 链条传动。

6.上、断膜装置:

Ø 缠绕完成后,特殊设计的上断膜装置,自动将薄膜烫断并夹住膜头

Ø 薄膜采用气动控制的加热丝断膜

Ø 耗气量:1000ml

Ø 气压:0.4-0.6mpa


覆膜系统

Ø 顶部覆膜机:

Ø 货物高度:1000mm-2000mm

Ø 覆膜效率:20-30托∕小时(max)

Ø 覆膜自动气动切断,切断的同时能够自动将断头夹住,以便进行下一循环包装;

Ø 传送方式为链条加皮带直线水平输送;

Ø 覆膜升降电机功率:380V    1.5KW

Ø 牵膜电机功率:380V 0.2kw

Ø 工作电压:380V AC/3相5线/50Hz

Ø 耗气量:1000ml/min

Ø 气动工作压力:0.4~0.8MPa


安全防护

Ø 各设备驱动装置置于叉车工作范围外,安全合理布局操作;

Ø 整套设备根据其性能、操作顺序等制定安全操作规程和检查、润滑、维护等制度,便与操作者遵守;

Ø 机械设备的电气装置符合电气安全的要求;电源线路和数据线路分别进行防护,防止信号干扰;所有线路桥架、线槽连接处进行跨接;所有转动、传动部位要进行防护,不存在缠绕、绞、绊部位;

Ø 机械设备根据有关安全要求,装设合理、可靠、不影响操作的安全装置;

Ø 主输送线两侧配护网,网格不大于100㎜,全封闭,颜色为(红狮油漆中黄206);




电气元件明细

序 号

元 器 件 名 称

品   牌

品牌产地

备   注

(1)

PLC(可编程式控制器)

西门子

德国

独立标准控制柜

2

触摸屏

屏通

中国台湾


3

变频器

西门子

德国


4

电器按钮元件

正泰

中国


5

光电开关

欧姆龙

日本


6

接近开关

欧姆龙

日本


7

接线端子排

菲尼克斯

德国


8

行程开关

欧姆龙

日本


9

底盘电机

中大


10

膜架升降电机

得力

中国


(11)

出膜电机

博山

中国


12

继电器

欧姆龙

日本


(13)

气缸

亚德克

中国台湾



更多技术资料欢迎来电询问,0531-59710057,15866642857
