全自动覆顶悬臂式缠膜一体机

全自动覆顶悬臂式缠膜一体机

  • 所属分类:打包机
  • 浏览次数:
  • 发布日期:2021-07-22 11:34:54
  • 产品概述

产品概述

悬臂式缠绕覆顶一体化包装机,主要适用于生产量大、物流效率较高的现代化作业,满足较轻或较重货物的包装要求。可根据不同的产品和现场的实际需求,定制不同的包装系统,自动完成货物的感测、包装、对中、输送等全过程,输送机构可采用托辊、皮带、链板等不同的形式,自动上断膜机构可实现无人化操作。广泛应用于玻璃、食品、饮料、化工、造纸、建材等行业。

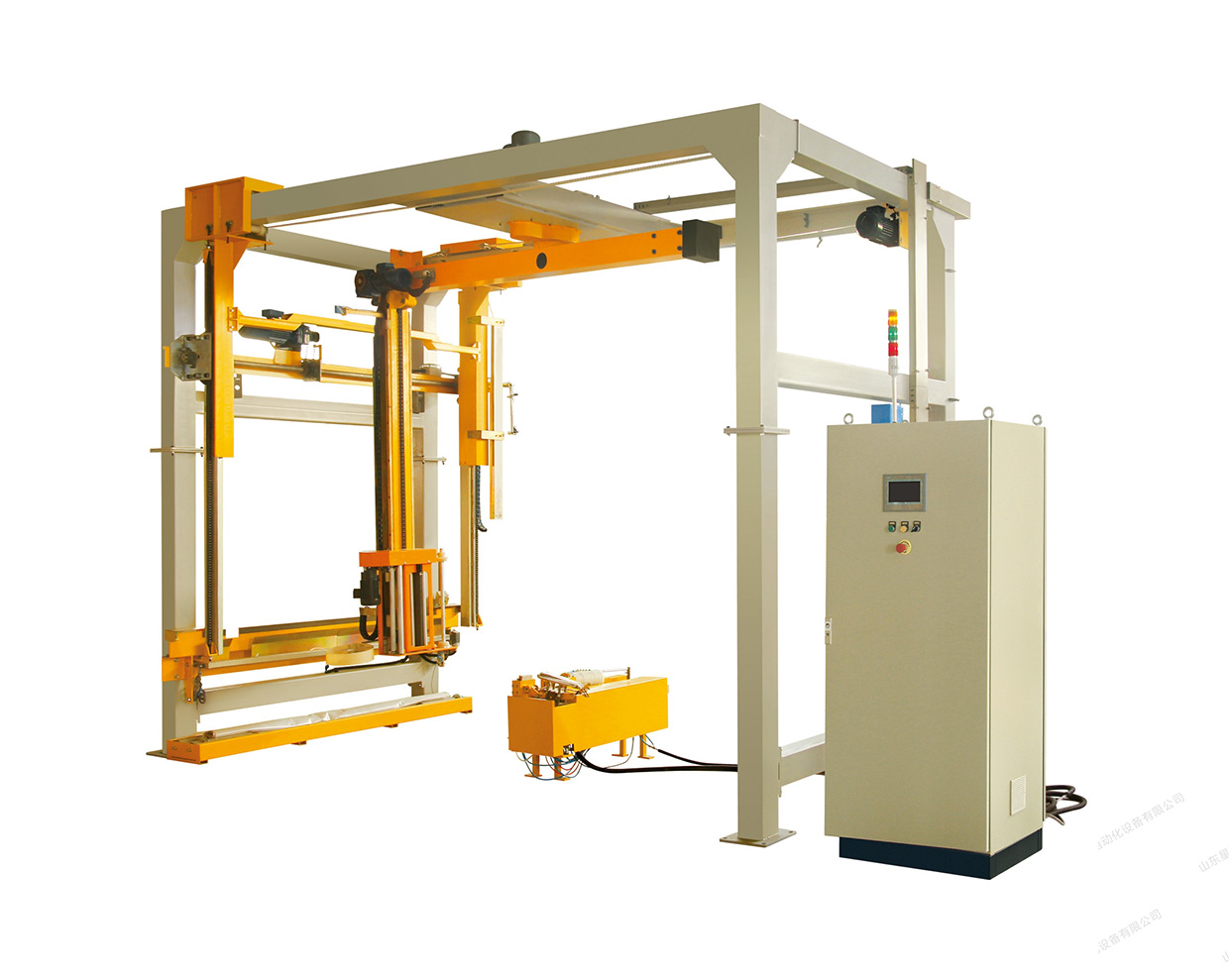

产品图片


全自动覆顶悬臂式缠膜一体机

主要技术参数/性能

设备喷涂部分全部为喷塑处理。(可根据用户需求定制生产)
1、基本参数:
裹包尺寸:        L(500-1300)mm *W(500-1300)mm
包装高度:          2200mm(max)
包装速度:          20-40托/小时(视货物规格大小)
悬臂转速:          15转/分
整机重量:          1500kg(主机)
2、摇臂驱动部件(1套):
2.1、 电机变频调速并带制动;
2.2、 悬臂减速机:国茂
2.3、 功率:P=1.1KW    N=37rpm
2.4、 摇臂驱动转速:   n=10-20rpm(变频调速、带制动)
2.5、 摇臂带导向装置。
2.6 、摇臂的两端带2个固定限位块和移动限位块。
3、膜架升降部件(1套):
3.1、膜架升降采用链条传动,平稳可靠性高。
3.2、膜架升降驱动减速机型号:涡轮涡杆减速机
3.3、电机功率:  0.37kw
3.4、升降减速机: P=0.37KW   N=14rpm
4 、机架部件(1套):
4.1、机架为龙门式四柱方管钢结构;
4.2、机架上部装有传动机构;
4.3、摇臂部件通过回转支承固定在摇臂架上;
4.4、回转支承:        QWB222.20
5、 膜架部件(1套):
5.1、膜架上安装光电开关,自动检测货物的高度。
5.2、 交流变频驱动系统
5.3、电机功率:0.37KW
5.4、膜架拉伸比为1:3,送膜速度可调;
5.5、膜架随动机构,换膜开门安全保护;
5.6、膜架送膜摆臂回转,接近开关控制送膜电机的启停达到送膜的随动;
5.7、传动机构:   链条传动。
三、安全连锁机构:
1 、膜架人工换膜门限保护;
2、 尼龙圈反射板安全防护原理:
3、 反射板式光电开关防护;
4、 反射板安在有弹性变形的尼龙圈内;
5、 当运转方向上有物体时,尼龙圈变形反射板偏高,光电开关失去信号,机器停止;
6、反射板与光电开关之间存隔挡时,光电开关失去信号,机器停止;
7、整机外围装有防护拦,确保安全。
四、包装材料:
LLDPE 拉伸缠绕膜
厚   度:               17~35μm
幅   宽:               300mm—500mm
膜卷内心:            76.2mm
膜卷外径:     260mm
五、控制系统:
1、PLC可编程控制,缠绕层数及次数可设置;
2、光电开关,自动感测货物的高度 ;
3、膜架驱动为链条传动,定位准确;
4、薄膜系统:
4.1、膜架动力预拉拉伸开门膜架机构,预拉伸可达300%;
4.2、膜架上升、下降速度分别可调,送膜速度可调。
5、本机器设有自动和手动转换功能,更好的保证了包装系统的运行。
附电气元件明细:

全自动覆顶悬臂式缠膜一体机



基本特征

1、旋臂式运转。自动进料、上膜、缠绕、切膜、贴膜、出料、仓储等。
2、采用PLC可编程控制器及人机对话触摸屏。
3、自动警示,自动故障报警等。
4、独立的控制柜,维护极方便。
5、安全、稳定、快捷。

选配功能

可根据需要调整设计输送线:可配制辊筒式,皮带式或链条式输送线。货物(托盘)抬高装置.薄膜自动切断装置、缠绕薄膜断膜警告装置。可加高缠绕高度,加大缠绕尺寸,顶部覆盖薄膜系统、顶部压顶装置。
谢谢惠顾山东晟隆智能设备有限公司悬臂式缠绕包装机,非标设备可定制!
