无纺布包装机
无纺布全自动包装机

无纺布全自动包装机

  • 所属分类:缠绕包装机
  • 浏览次数:
  • 发布日期:2020-07-13 09:29:25
  • 产品概述

产品概述

随着无纺布生产工艺和速度的增加,山东晟隆公司专门研发生产了适用于3200mm幅宽的机型,并取得客户满意和认可。欢迎来电咨询。
品   牌:山东晟隆
产品名称:无纺布径向缠绕包装机
型  号:TW3200
产品备注:径向缠绕包装
产品类别:标准设备
可选配功能:气动顶出,电动夹紧,称重功能
(可根据用户需求定制)
TW系列圆筒径向缠绕包装机是山东晟隆专为圆筒类产品幅宽外包装而设计的一种缠绕包装机。该机主要适用于单个圆筒状或多个圆筒片状物体的幅宽面裹包,对较轻、较重的产品均可适用,起到防尘、防潮、保洁的作用。同时,根据包装的实际需要,可选用自动顶出、复合包装、在线式缠绕包装机等设备。

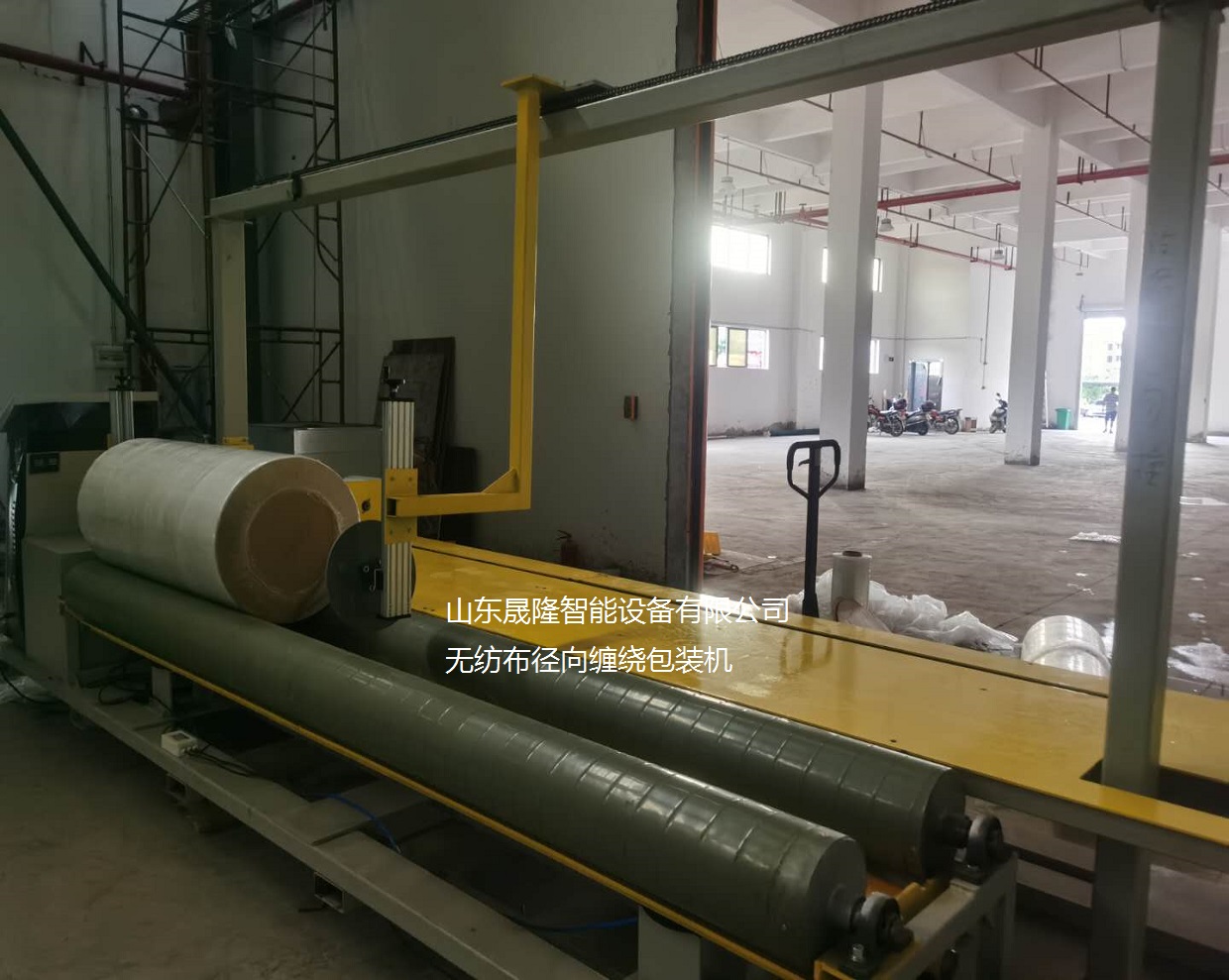

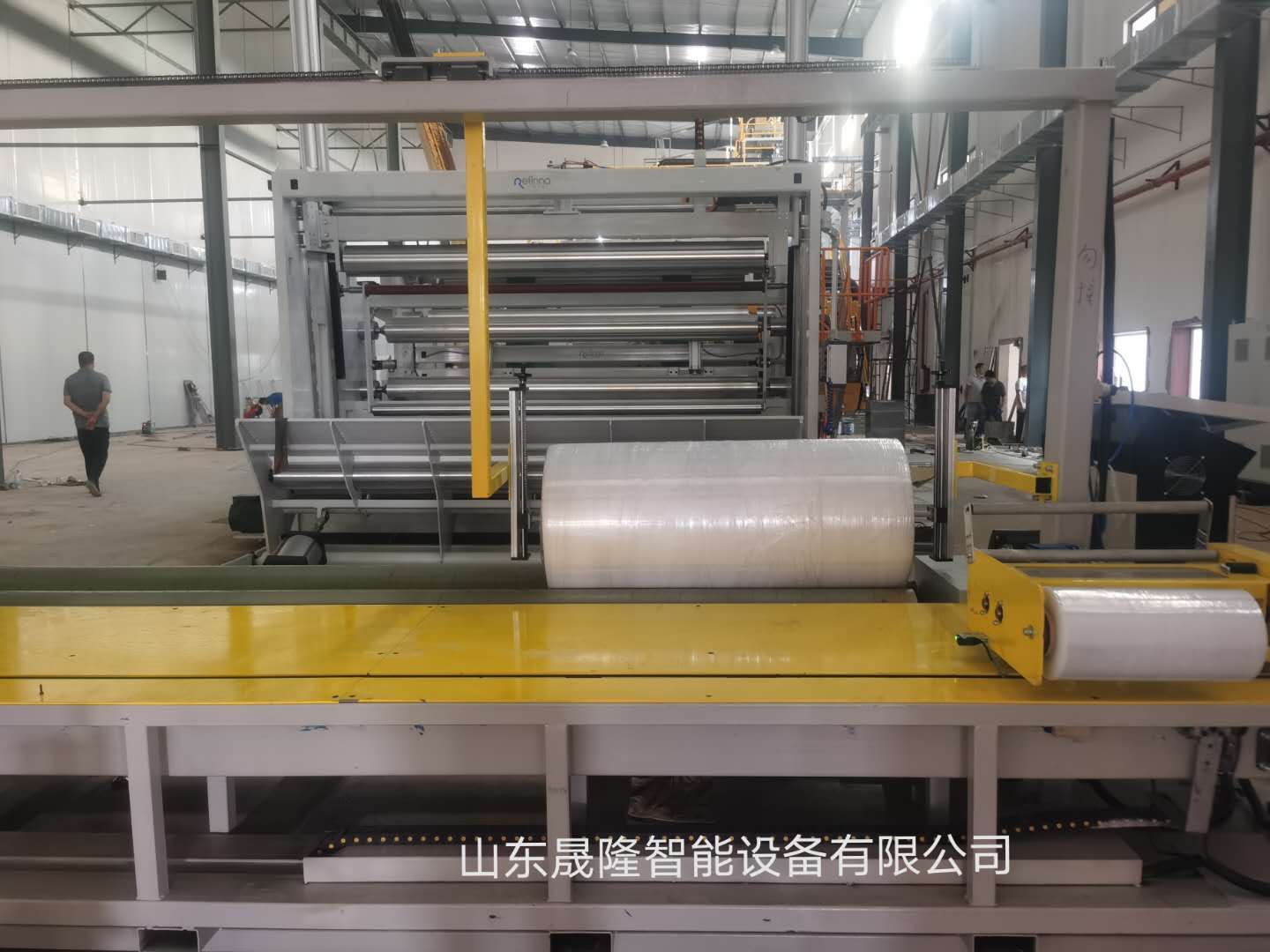

产品图片

无纺布全自动包装

系统概述

  径向缠绕包装机(带称重)控制系统是以PLC、变频器为主机的控制系统,设备的运行均采用自动控制,系统具备自动/手动切换功能。主要元器件均采用进口或合资企业产品,保证了系统的可靠性和稳定性。

2.供货范围

需方提供:电源、整理台,控制柜至用电点的动力电缆、控制柜至分控箱标准的控制电缆。

供方提供:包装机的自动控制系统及所用的特殊电缆、通讯电缆、安全防护、备品备件及技术服务等。

3.主要技术参数

3.1.1基本参数

产品品种:无纺布

3.1.2货物规格

      无纺布

     长度:500mm---3200mm

     直径:500mm---1000mm

     重量:50Kg---300Kg

3.1.3

输送系统的人员要求

   工作范围:包装总监理、拉伸膜更换。

3.1.4 外部条件

      电

    控制电源: AC220V(+/- 10%)/单相/50Hz(+/- 1Hz) DC24V



包装原理

  包装全过程描述:将待包装货物放置托辊上,设定好包装层数,电机驱动单侧夹紧定位后把缠绕膜固定到货物上后,启动“运行”按钮,转台上有凹进去的两个托辊,其中,一主动辊以逆时针方向转动,从而带动无纺布以逆时针方向自转。按照既定参数运行完毕后,机器断膜,包装完毕。按下自动顶出按钮,布卷缓慢顶出。


技术资料

技术参数

2.1)包装范围  直径:500mm-1000mm  长度:500mm-3200mm

2.2)包装效率  包装效率:40-70卷/小时(视具体货物规格)

2.3)辊筒速度  0-12rpm/分(变频可调)

2.4)整机重量  1200kg

2.5)电机功率  转台1.5kw,膜架0.4kw,立柱0.4kw,夹紧0.4KW

2.6)电  源   三相380V/50Hz或单相220v/50Hz

2.7)适用薄膜  15-25μ预拉型机用缠绕膜


控制系统

3.1)西门子PLC可编程控制系统,缠绕层数、薄膜重叠度可调,便于控制包装效果。
3.2)包装宽度采用机械式限位方式,限位块在包装范围内可方便的任意调节。
3.3)西门子智能显示屏参数设定,实时显示操作过程、具备故障诊测和暂停处理功能

4.薄膜系统

4.1) 出膜机构为自由摆臂,感应灵敏,动力预拉伸自动供膜(拉伸比300%),出膜方便一拉即可;节省2/3耗材

4.2) 膜架夹膜机构上膜安全、快捷 (膜架导向辊采用无缝钢管精加工而成,耐磨持久;变频预拉胶辊采用自动调心轴承,无噪音,运行稳定可靠)

4.3) 采用双链条结构,膜架水平速度分别可调,送膜速度可调

(山东晟隆公司:立柱采用冷轧钢板,厚度完全符合国家标准,坚固耐用。导轨采用IPEX先进技术,U型导轨;具有双向定位、噪音小,膜架上升下降平稳性可靠耐用,特别针对超高货物的包装。)




夹紧及称重装置

5.1)龙门架单向电机驱动夹紧装置。

5.2)可自动夹紧货物,专为幅宽跨度较大产品设计。


5.3)采用(4组)称重传感器和独立称重仪表,传感器和设备安装方式采用激光切割工艺,更大的保证称重精度



顶出功能及上下卷方式

6.1)采用工业气囊(两个),选用电器控制元件,安全可靠。
6.2)上下货方式:前进后出

主要元件

编号

名称

品牌

国家

1

可编程控制器

西门子

德国

2

按钮开关

正泰

中国

3

7英寸触摸屏

西门子

德国

4

变频器

西门子

德国

5

行程开关

正泰

中国

6

接近开关

欧姆龙

日本

7

光电开关

松下

日本

8

辊筒电机

通宇

中国

9

送膜电机

中大

中国

10

膜架升降电机

中大

中国

11

称重系统

柯力

中国宁波

12

顶出气囊

马牌

德国

、安全保证措施及公用工程指标

3.1所有驱动部分的旋转件均设有防护罩。自动控制系统设有紧急停车按钮,确保安全生产。

3.2公用工程指标

名   称

消耗指标(小时)

动力电(装机容量)

3KW
