无纺布径向缠绕包装机

无纺布径向缠绕包装机

  • 所属分类:缠绕包装机
  • 浏览次数:
  • 发布日期:2020-07-13 08:50:07
  • 产品概述

产品概述

品   牌:山东晟隆
产品名称:无纺布径向缠绕包装机
型  号:TW1600
产品备注:径向缠绕包装
产品类别:标准设备
可选配功能:气动顶出,气动夹紧,实时称重
(可根据用户需求定制)
SLW系列圆筒径向缠绕包装机是山东晟隆专为圆筒类产品幅宽外包装而设计的一种缠绕包装机。该机主要适用于单个圆筒状或多个圆筒片状物体的幅宽面裹包,对较轻、较重的产品均可适用,起到防尘、防潮、保洁的作用。同时,根据包装的实际需要,可选用自动顶出、复合包装、在线式缠绕包装机等设备。

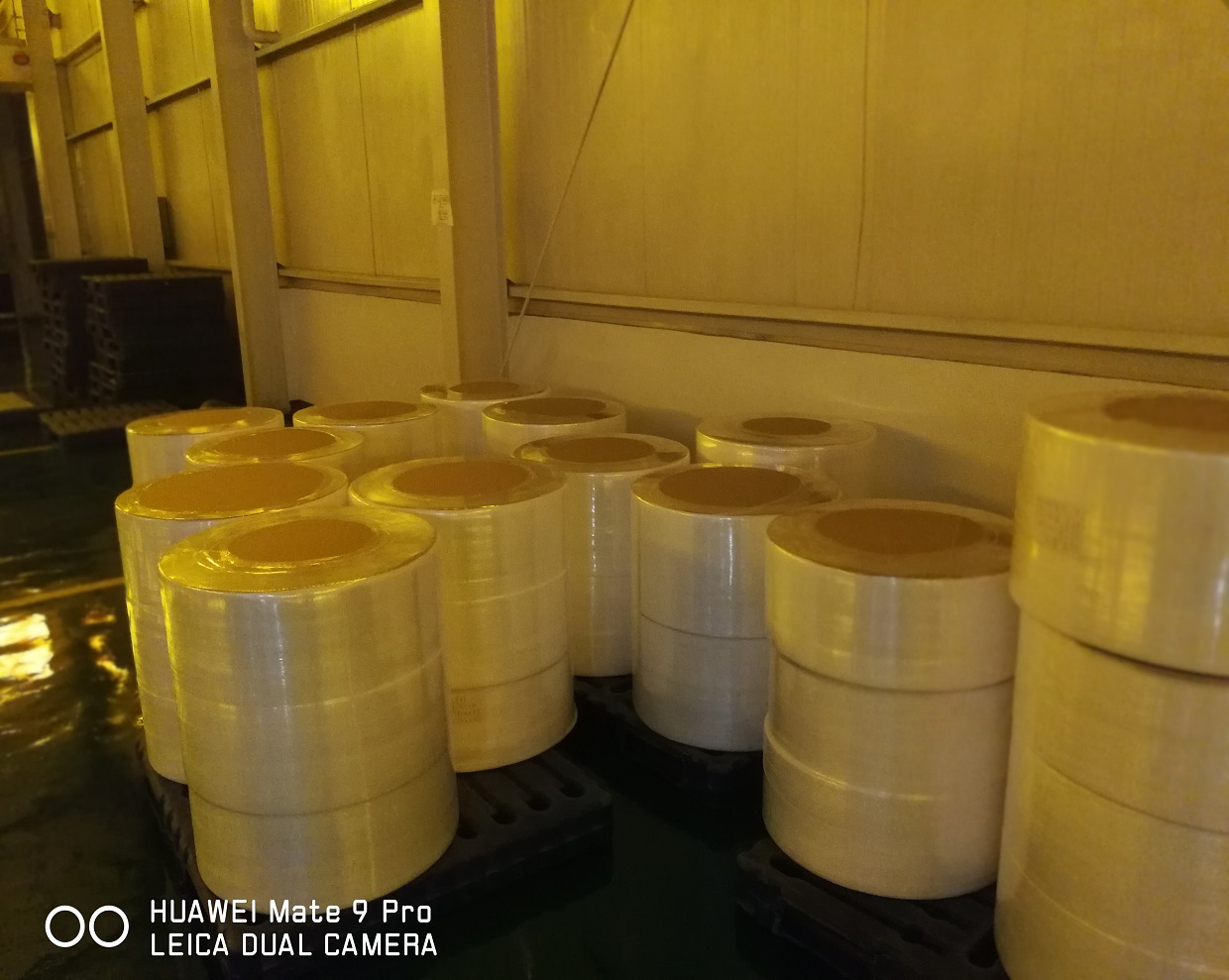

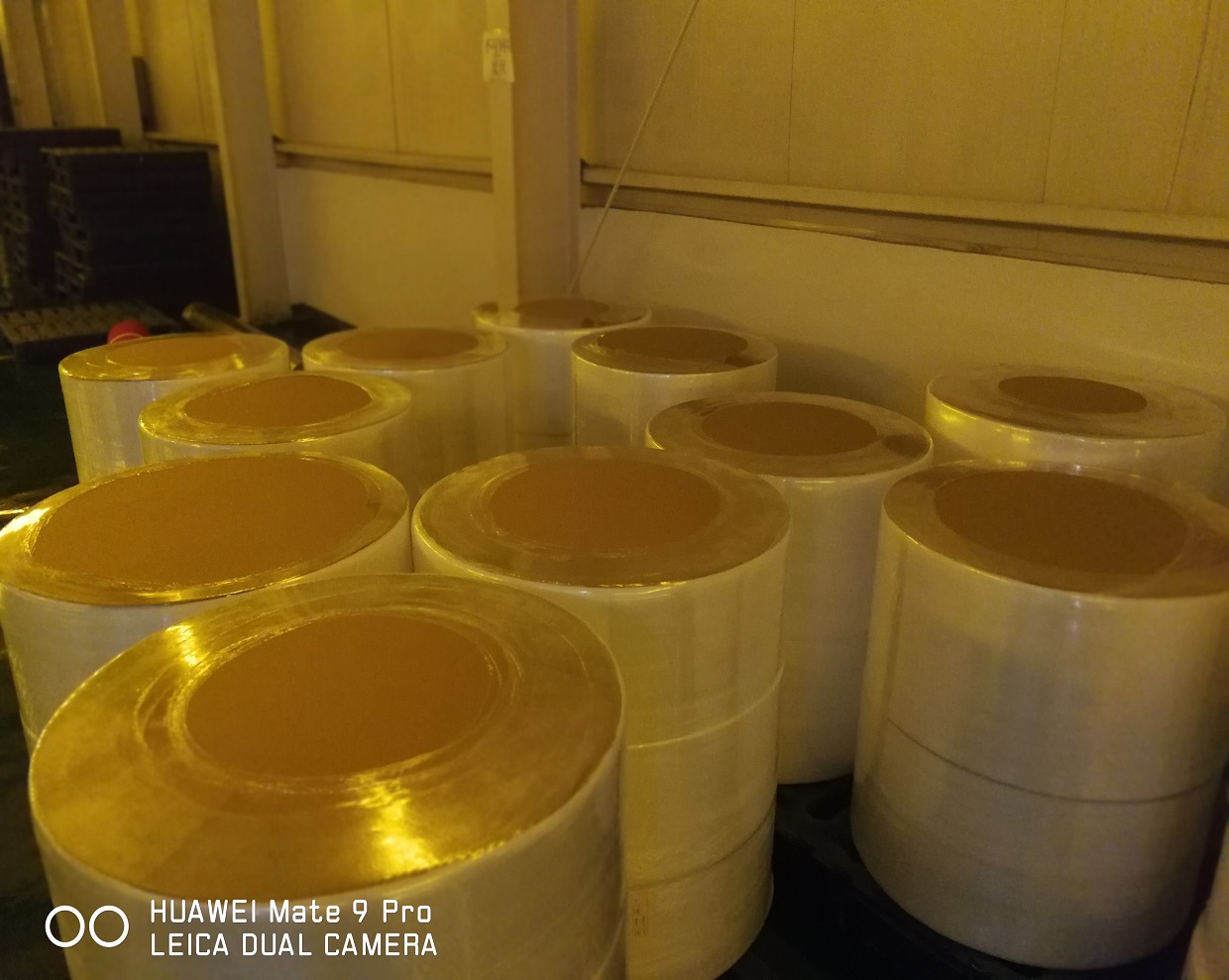

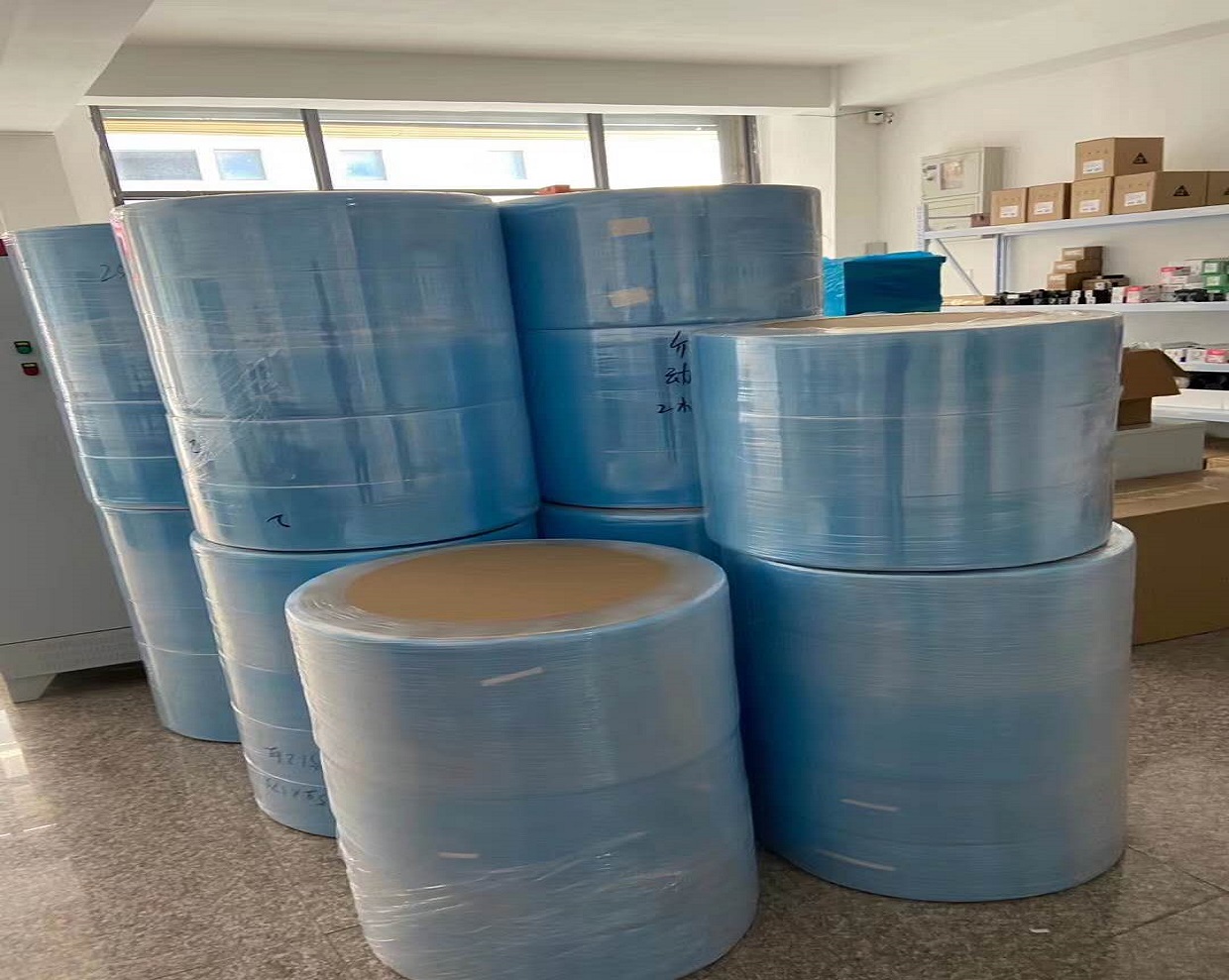

产品图片

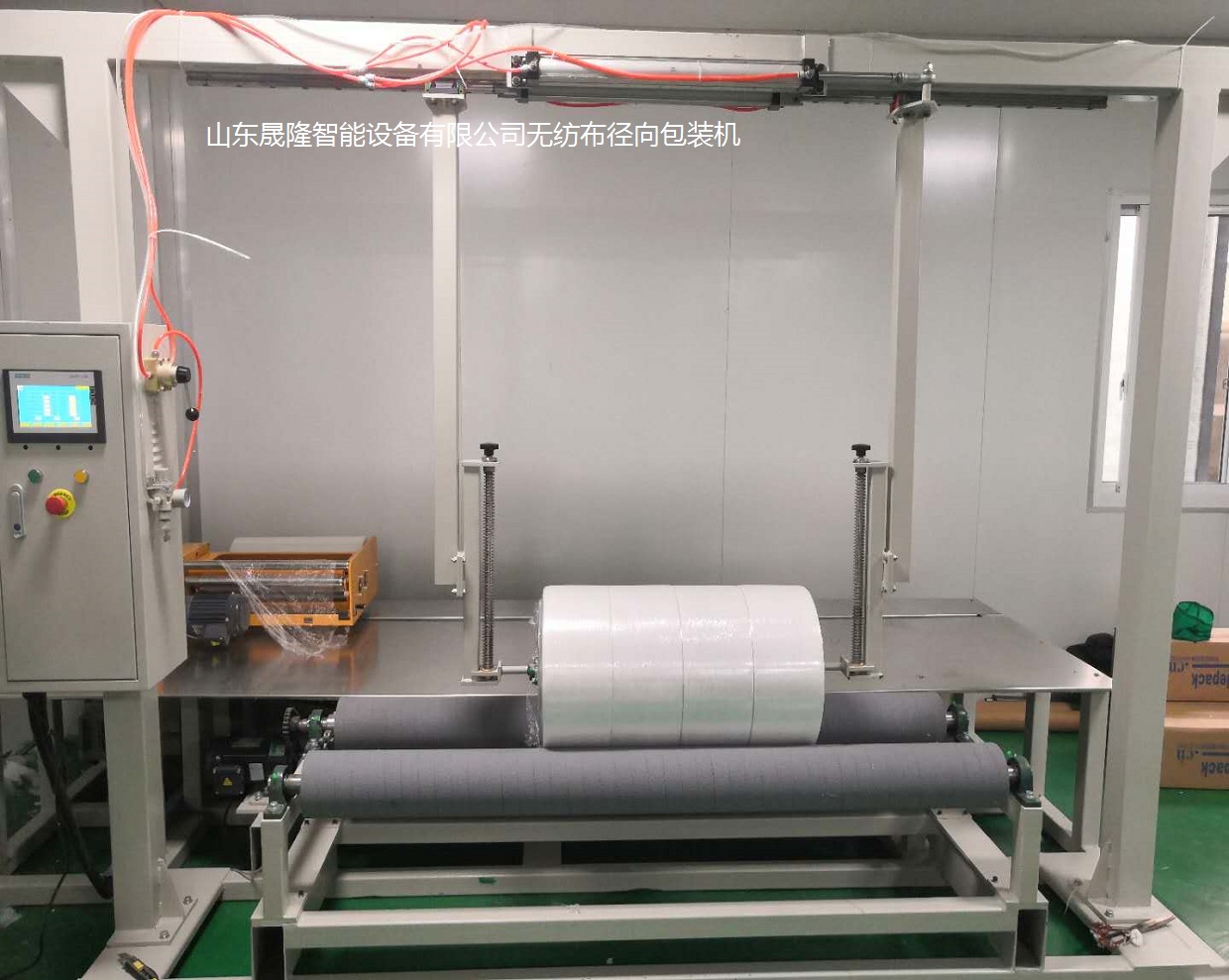

无纺布径向缠绕包装机

系统概述

 包装全过程描述:将待包装货物放置托辊上,设定好包装层数,把缠绕膜固定到货物上后,启动“运行”按钮,转台上有凹进去的两个托辊,其中,一主动辊以逆时针方向转动,从而带动无纺布以逆时针方向自转。按照既定参数运行完毕后,机器自动断膜,包装完毕。操作人员旋转两位自锁按钮,到顶出指示,气囊自动供气并缓缓的将货物顶出。


供货范围

Ø 需方提供:气源、电源、整理台,控制柜至用电点的动力电缆、控制柜至分控箱标准的控制电缆。
Ø 供方提供:整条流水线自动控制系统及所用的特殊电缆、通讯电缆和气动系统、安全防护、备品备件及技术服务等。

技术资料

Ø 包装范围    直径:350mm-800mm  幅宽:400mm-1600mm
Ø 包装效率    包装效率:30-60卷/小时(视具体货物规格)
Ø 台面高度    地面向上450mm
Ø 辊筒尺寸    长度:1800mm  直径:150mm
Ø 辊筒承重    1000kg(max)
Ø 辊筒速度    0-11rpm/分(变频可调)
Ø 整机重量    1200kg
Ø 电机功率    辊筒转速0.75kw,膜架行走0.4kw,送膜张力0.4kw
Ø 电   源    AC220V(+/- 10%)/单相/50Hz(+/- 1Hz)
Ø 气源压力    0.5-0.7 MPa
Ø 适用薄膜    17-25μ预拉型机用缠绕膜

控制系统

Ø PLC可编程控制整机运行,缠绕层数及次数1-9层可调
Ø 顶部、底部缠绕层数可分别单独设定。
Ø 单独的加强控制按钮,可对局部进行任意位置加固。
Ø 人性化际通用的面板图标,操作更方便简单
Ø 光电开关自动感测货物的高度,越顶时间1-9秒可设定 。
Ø 手动/自动切换、复位按钮,保障设备不会误动作,影响设备性能;保护操作人员安全。
Ø 机械及光电切换功能,自由方便操控设备,做到双保险,保证设备小故障的情况下,机器不停止工作。


夹紧装置

Ø 龙门架双向气缸夹紧装置。
Ø 可自动夹紧货物,行程范围可调。


顶出功能及上下卷方式

Ø 采用工业气囊(两个),选用电器控制元件,安全可靠。
Ø 上方式:前进前出

送膜系统

Ø 出膜机构为自由摆臂,感应灵敏,动力预拉伸自动供膜(拉伸比300%),出膜方便一拉即可;节省2/3耗材
Ø 膜架送膜机构上膜安全、快捷 (膜架导向辊采用无缝钢管精加工而成,耐磨持久;变频预拉胶辊采用自动调心轴承,无噪音,运行稳定可靠)
Ø 采用双链条结构,膜架水平速度分别可调,送膜速度可调
Ø (山东晟隆公司:立柱采用冷轧钢板,厚度完全符合国家标准,坚固耐用。导轨采用IPEX先进技术,U型导轨;具有双向定位、噪音小,膜架上升下降平稳性可靠耐用)

主要元器件

无纺布径向缠绕包装机
