无纺布包装机
圆筒型无纺布包装机

圆筒型无纺布包装机

  • 所属分类:打包机
  • 浏览次数:
  • 发布日期:2021-07-22 11:05:38
  • 产品概述

产品概述

圆筒无纺布预拉伸缠绕包装机是为圆筒类产品幅宽外包装而设计的一种缠绕包装机。该机主要适用于单个圆筒状或多个圆筒片状物体的幅宽面裹包,对较轻、较重的产品均可适用,起到防尘、防潮、保洁的作用。同时,根据包装的实际需要,可选用自动顶出、复合包装、在线式缠绕包装机等设备。

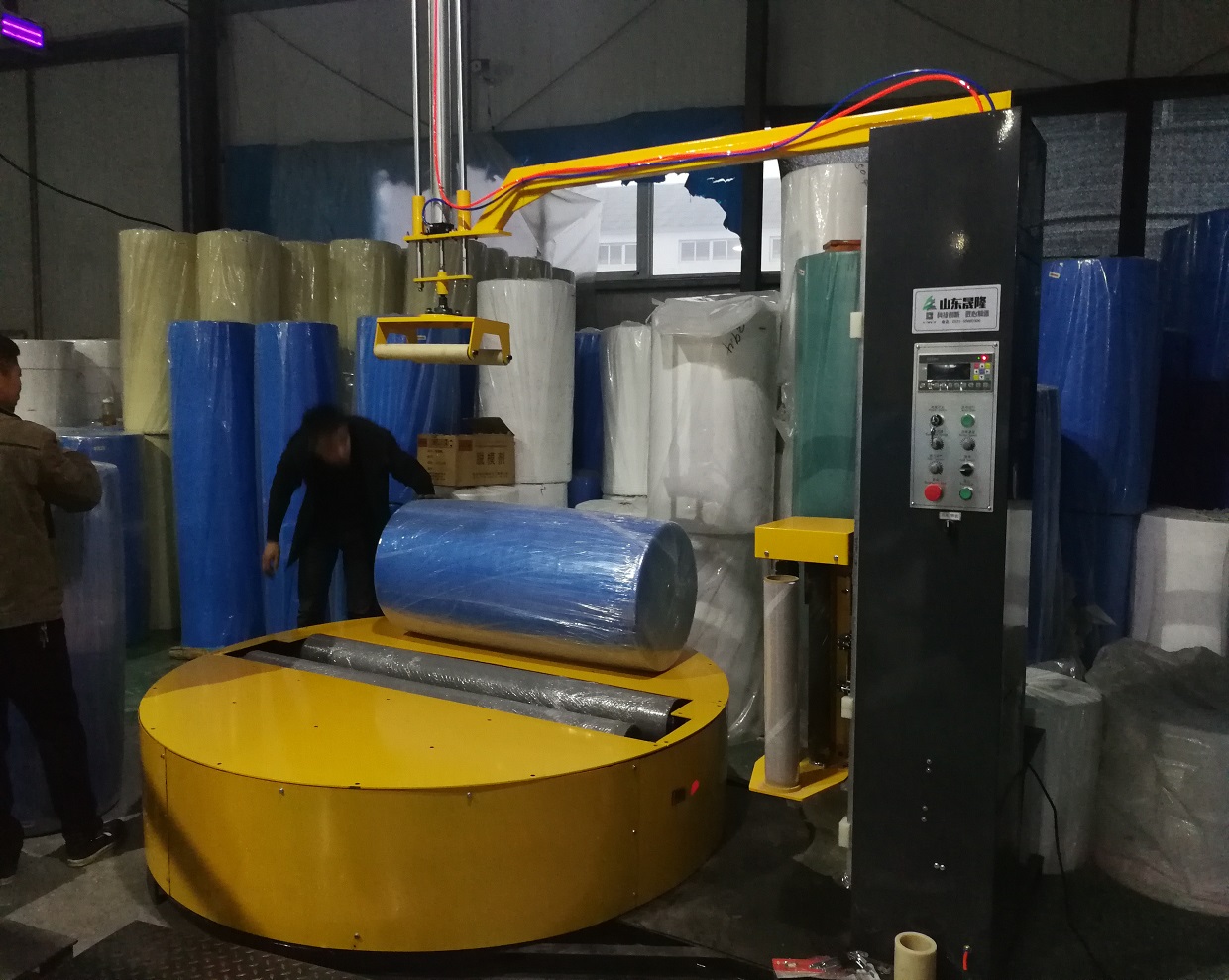

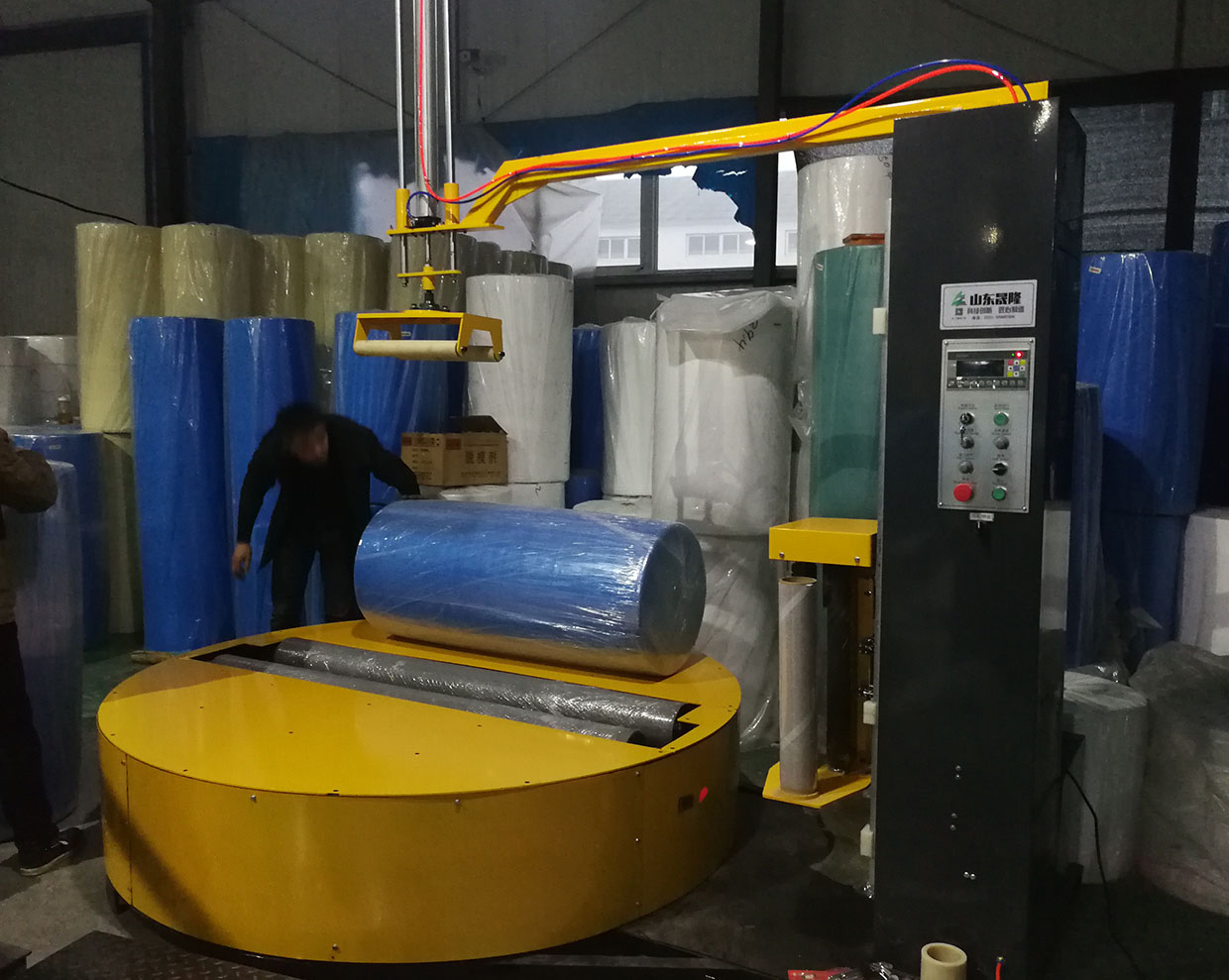

产品图片

圆筒型无纺布包装机

包装原理

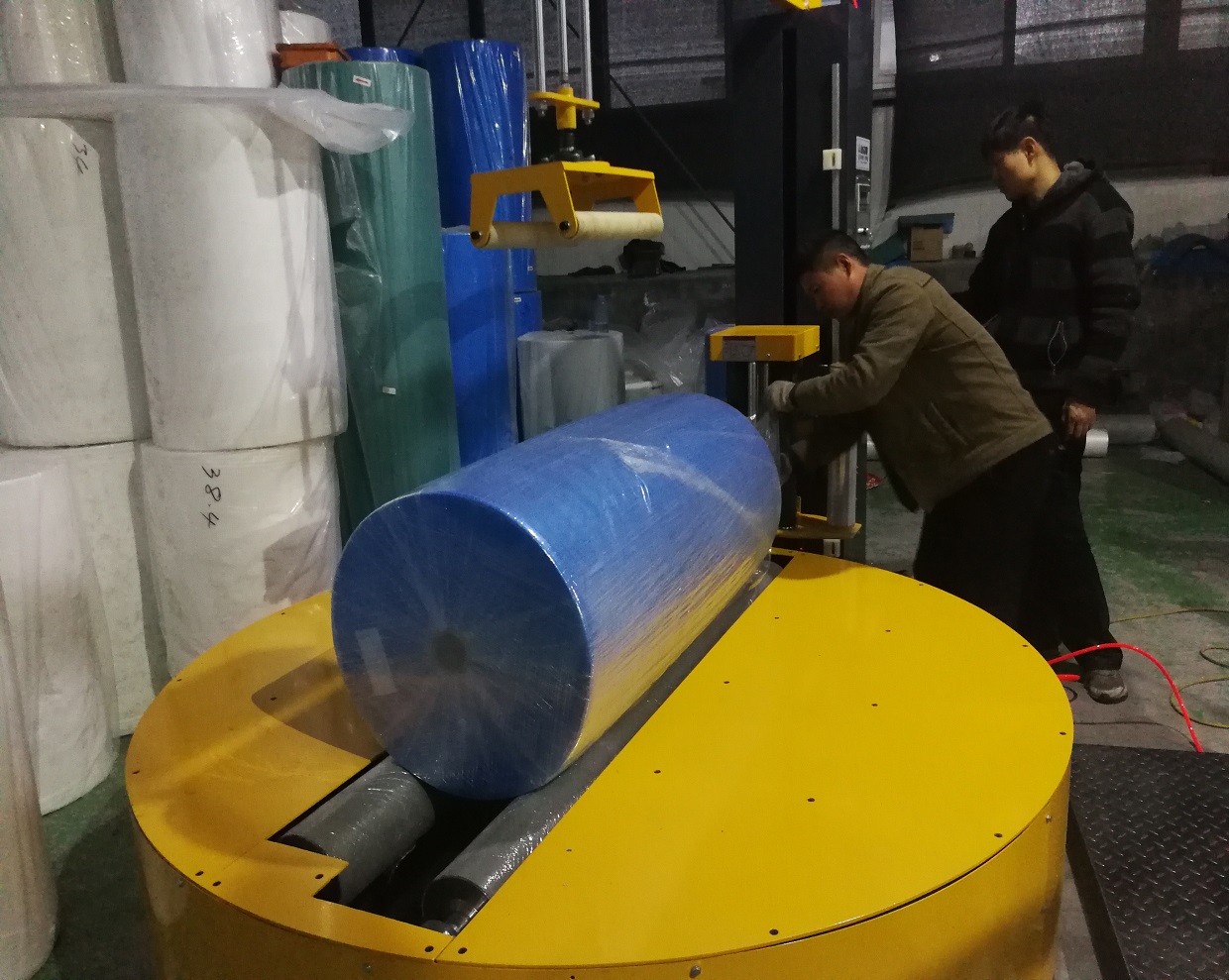

包装全过程描述:设定好包装层数,微调整膜架位置切换到圆筒机模式,把缠绕膜固定到待包货物上后,按下“运行”按钮,转台上有凹进去的两个托辊,其中,一主动辊以逆时针方向转动,从而带动圆筒纸以逆时针方向自转,转台同时以顺时针方向转动。按照既定参数运行完毕后,人工切断薄膜,包装完毕。


技术资料(可根据用户需求定制生产)

1.技术参数

1.1) 包装范围  直径:300mm-800mm  幅宽:500mm-1600mm

1.2) 包装效率  包装效率:1分钟/个(视具体货物)

1.3) 转盘尺寸  直径:2000mm  高度:530mm

1.4) 转盘承重  2000kg(max)

1.5) 转盘速度  0-12rpm/分

1.6) 整机重量  1000kg

1.7) 辊筒速度  0-12rpm/分

1.8) 电机功率  转台0.75kw,膜架0.4kw,立柱0.4kw,辊筒0.4kw

1.9) 电   源  单相220vAC/50Hz/20A

1.10)适用薄膜  20-35μ预拉型机用缠绕膜

    幅  宽  250mm-500mm

1.11)压顶方式  气动压顶

2.控制系统
2.1) PLC可编程控制整机运行,缠绕层数及次数可调
2.2) 人性化国际通用的面板图标,操作更方便简单
2.3) 手动/自动切换、复位按钮,保障设备不会误动作,影响设备性能;保护操作人员安全。
2.4) 机械及光电切换功能,自由方便操控设备。
3.转盘驱动
3.1) 星型布置耐磨全新尼龙托轮支撑,低噪声运行
3.2) 转盘变频调速,缓起缓停自动复位
3.3) 操作面板单独的原点复位按钮
3.4) 辊筒变频调试
4.薄膜系统
4.1) 出膜机构为自由摆臂,感应灵敏,动力预拉伸自动供膜(拉伸比300%),出膜方便一拉即可;节省2/3耗材
4.2) 膜架夹膜机构上膜安全、快捷 (膜架导向辊采用无缝钢管精加工而成,耐磨持久;变频预拉胶辊采用自动调心轴承,无噪音,运行稳定可靠)
4.3) 采用双链条结构,膜架上升、下降速度分别可调,送膜速度可调
(山东晟隆公司:立柱采用冷轧钢板,厚度完全符合国家标准,坚固耐用。导轨采用IPEX先进技术,U型导轨;具有双向定位、噪音小,膜架上升下降平稳性可靠耐用,特别针对超高货物的包装。)

主要元器件

编号

名称

品牌

国家

1

可编程控制器PLC

永宏

中国台湾

2

按钮开关

正泰

中国

3

文本显示屏

永宏

中国台湾

4

变频器

永宏

中国

5

行程开关

正泰

中国

6

接近开关

欧姆龙

日本

7

光电开关

松下

日本

8

辊筒电机

万鑫

中国台湾

9

送膜电机

万鑫

中国台湾

10

转盘电机

中大

中国

11

立柱减速电机

万鑫

中国台湾

12

顶出气囊

马牌

德国

以上技术参数可定居客户实际产品定制,欢迎致电询问!
