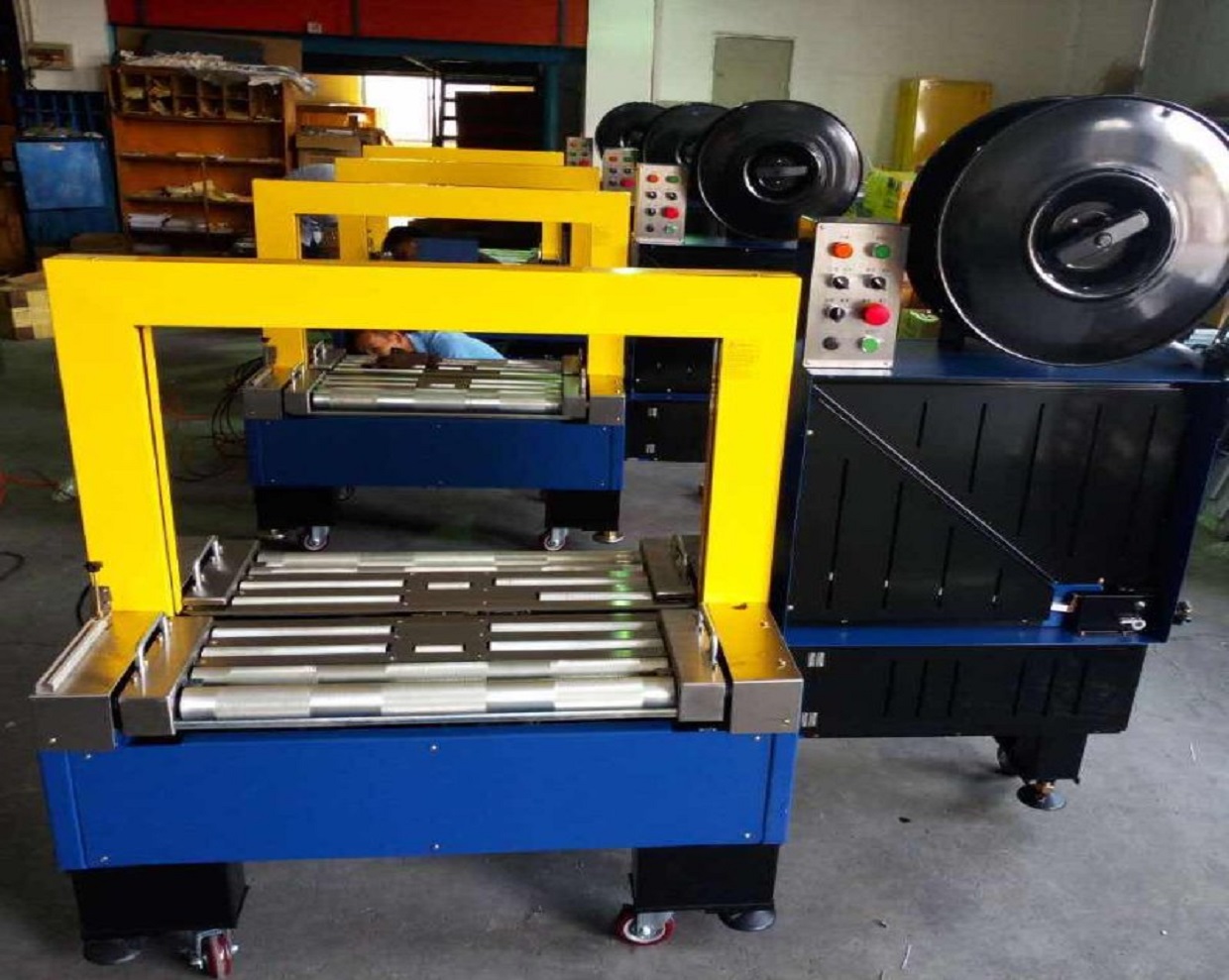

DBA-55ARL低台全自动打包机

DBA-55ARL低台全自动打包机

  • 所属分类:打包机
  • 浏览次数:
  • 发布日期:2021-08-03 09:49:53
  • 产品概述

一、机械型式

独立龙门框架设计,自动放带、捆扎、裁剪。   可单机,连线使用。非标可定制

二、设备用途

1、利用打包带,对包装完毕的纸箱进行捆扎。

2、可在线使用。

三、制作规范

1、工作台高度-----------------------------------------------500-650mm

2、打包速度-------------------------------------------≤2.5秒/道

3、打包带尺寸-----------------宽9~15(±1mm)、厚0.55~1(±0.1mm)

4、捆紧力-------------------------------------------------5~80Kg

5、框架尺寸(净)------------------------------------宽800*高600mm

6、捆扎形式----------------------------------------------平行捆扎

    操作方式--------------------------点动、通过、感应

7、带盘适应(内径*外径*宽度)----------------Ø210*Ø400~500*160mm

8、底部粘接------------粘接面≥90%、粘接宽度≥20mm、位置偏差≤1mm

9、适用电源----------------------------------------380V 50Hz

10、整机尺寸(L*W*H)-----------------------------1879×700×1566mm

11、工作噪音-----------------------------------------------≤75dB

12、工作环境-----------------------------湿度≤98%、温度-20~40℃

四、制作要求:

1、整体牢固、美观、平整、光洁。

2、采用国际先进设计理念,勿需加油保养,保证设备运行平稳、灵活,无卡阻、振动、烟气排放现象。

3、困住带侧面放置,捆扎效果良好,捆紧速度、捆紧力、粘接面、粘接宽度、位置偏差等符合技术规范及现场使用要求。

4、框架采用数控折弯型材、设计合理,保证长期使用无变形且拆卸方便;保证打包带运行无偏差。

5、刀体与刀头可拆卸设计,方便刀头的更换;刀体、刀头均采用锰钢材质

6、烫头采用特殊不锈钢(铜合金)材质。

7、T型槽与滑板采用高强度钢制成,滑板下方设有倒口,以延长其使用寿命。

8、卡带块采用型钢制成,经氮化处理,长期使用无磨损。

9、独特摆杆装置下方加钢片,保证大摆杆(装置下方)在使用情况下不宜磨损。

10、主轴采用主电机(与减速机连体设计)驱动,其与刀架依据凸轮与轴承间产生的滚动摩擦而运行,以延长主轴使用寿命。

11、物品输送采用辊床式,辊轮滚花处理,增加摩擦力;辊轮表面热浸锌处理。

12、本机电气控制系统采用PLC控制,保证稳定可靠、低故障率。

13、整机安装“申牌”万向滚轮。设备位置固定采用支撑顶丝,配顶丝底座,顶丝调整方便。

五、随机备件:

1、工具包1件/1台。

2、烫头1件/台。

六、主要配套件品牌

1、PLC控制器

2、电机:台湾城邦。

3、接触器:法国施耐德。

4、按钮开关:法国施耐德。

5、接近开关:台湾FOTEK或德国P+F。

6、其它:采用国内外知名品牌。
